01转向架专栏：一篇拆一型
我们做竞品，手册、发布会、参数表看了一堆，信息都是洒着的。这个专栏换个做法：一篇拆一型转向架，官方技术方案要点 + 我做的交互式讲解，攒成一个系列。开篇选西门子 MoComp SF4——Vectron 电力机车的走行部，材料就两页，信息密度却高。
02技术方案要点
SF4 是西门子给 Vectron 高性能电力机车做的转向架平台，覆盖全系列。手册一句话点题：按运用场景配置——欧标列车控制天线、撒砂、轮缘润滑都能选装，且每个车轮都能装轮缘润滑。这副"腿"是像点菜一样按运营场景配出来的。
| 项目 | SF4 转向架 |
|---|---|
| 最高运营速度 | 230 km/h |
| 轴重（EN 13103） | 最大 22.5 t |
| 每轮对持续功率 | 1600 kW |
| 每轮对启动牵引力 | 75 kN |
| 轴距 | 3000 mm |
| 轨距 | 1435 mm |
| 车轮直径（新轮 / 磨耗限） | 1250 / 1160 mm |
| 最小曲线半径（正线 / 段内） | 150 / 100 m |
| 重量 | 约 18 t |
结构顺着力的传递顺序读：密封焊接箱形构架承主载 → 两片整体车轮 + 锻造空心轴的轮对 → 牵引 / 制动力经方形牵引销从转向架传到车体底架 → 车体靠四个 flexi coil 螺旋弹簧坐在转向架上（二系悬挂） → 轮对用三角拉杆导向，在纵 / 横刚度间取平衡，让轮轨力尽量小。
从我们赛道看：SF4 二系用的是四个钢制螺旋弹簧，不是空气弹簧；轮对导向的三角拉杆两端是典型的橡胶金属关节。这副转向架上真正"挂着我们产品影子"的位置是后者——而西门子把导向刚度平衡写成了卖点，说到底卖的是"轮轨力小、磨耗小"这笔账。
在用业绩（手册列举）：奥地利 ÖBB、德国 DB Cargo、瑞士 SBB Cargo、波兰 PKP Cargo、丹麦 DSB 等欧洲主流货运运营商。
原始手册：Siemens Mobility《MoComp Bogies SF4》官方手册（PDF，05/2022）
03我做的讲解页：交互式 3D 技术说明书
手册给工程师看，两页信息拉满；给非专业的人讲，光靠文字效率低。我照手册做了个交互式 3D 技术说明书：拖动旋转、滚轮缩放、点部件看参数、一键拆解装配。下面直接玩：
交代一句：3D 模型是纯代码生成的概念示意，不是西门子原厂 CAD、也不作尺寸级复刻；价值是把"构架在哪、轮对怎么装、力从哪过"讲直观，参数全部来自手册。
04系列目录
按"一型一页"往下做，优先挑和减振降噪赛道有关、或市场信号强的总成：
待定
按同样的"官方方案 + 交互讲解"双件套格式继续攒。
规划中- 技术数据全部来自 Siemens Mobility 公开手册（05/2022 版），没做二次推断；手册声明具体性能以合同技术条件为准；
- 交互页面里的 3D 几何是程序生成的示意模型，不是西门子原厂 CAD、维修图或尺寸级复刻；
- 我写的"赛道视角"批注是个人判断，不代表西门子立场，也不构成选型建议；

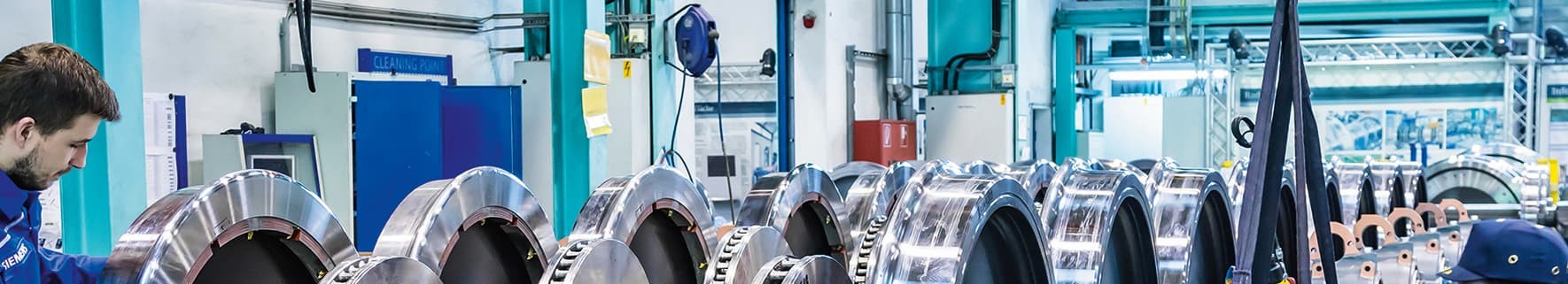

- 手册内的现场照片版权归 Siemens Mobility 所有，仅用于说明与学习目的。
