01专栏第二篇：从干线机车换到地铁
上一篇拆的 SF4 是 Vectron 干线货运机车的走行部；这篇换到地铁——西门子 Inspiro 平台的 SF1000。同属 MoComp 家族，但完全是两路东西：速度低一档（90 km/h 对 230 km/h）、轴载轻一半（13.5 t 对 22.5 t）。而对我们做减振降噪件的人来说，它比 SF4 有意思得多——它的两级悬挂，用的都是我们的产品。
02技术方案要点

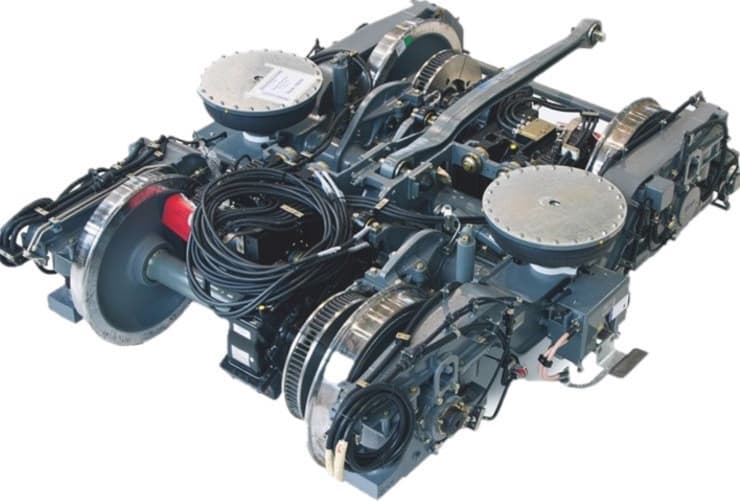

SF1000 是西门子给地铁车辆做的平台化转向架。手册里几个点值得一提：模块化——动车、拖车转向架基本同构，只差一套牵引单元，备件库存能省一整套；对线路友好——2100 mm 轴距配 850 mm 车轮，过小曲线很从容；按运用场景配置——同一平台出多种编组配置。
| 项目 | SF1000 转向架（Inspiro） |
|---|---|
| 最高运营速度 | 90 km/h |
| 轴重（EN 13103） | 最大 13.5 t |
| 每轮对持续功率 | 140 kW（动车转向架） |
| 轴距 | 2100 mm |
| 轨距 | 1435 mm |
| 车轮直径（新轮 / 磨耗限） | 850 / 770 mm |
| 最小曲线半径（正线 / 段内） | 90 / 60 m |
| 重量 | 动车约 6.1–6.4 t / 拖车约 4.1–4.4 t |
传动与制动：纵向力经一根牵引拉杆在车体和构架之间传递；制动为每轴一套制动缸 + 一盘轴装制动盘。
减振降噪架构：这型的核心
一系悬挂：成对锥形橡胶弹簧（conical rubber springs）——典型的橡胶金属件。手册特意写明它"自阻尼特性好"：橡胶的滞后损耗本身就是阻尼，不需要附加减振器；同时纵、横向柔性定位轮对。
二系悬挂：空气弹簧，带高度调节——车体坐在气囊上，隔振和乘坐舒适性靠它，还能自动保持车体地板高度。
这就是"和 SF4 完全不同"的地方：SF4 二系是四个钢制 flexi coil 螺旋弹簧，我们的产品位置只有三角拉杆橡胶关节一处；而 SF1000 一系锥形橡胶弹簧、二系空气弹簧——两级悬挂都是我们的产品线。地铁车辆对乘坐舒适性和车内噪声的要求远比干线机车苛刻，这两个部件的动态刚度、损耗因子、疲劳与老化表现，直接决定整车的舒适性指标。设计端的每一轮选型、试验端的每一份台架报告，对应的就是我们产品的设计规范和试验矩阵。
在用业绩（手册列举）：纽伦堡、奥斯陆、索菲亚、华沙、慕尼黑、利雅得六城地铁。
原始手册：Siemens Mobility《MoComp Bogie SF1000 Inspiro》官方手册（PDF，02/2022）
03系列目录
按"一型一页"往下做，优先挑和减振降噪赛道有关、或市场信号强的总成：
待定
按同样的"官方方案 + 交互讲解"双件套格式继续攒。
规划中- 技术数据全部来自 Siemens Mobility 公开手册（02/2022 版），没做二次推断；手册声明具体性能以合同技术条件为准；
- 交互页面里的 3D 几何是程序生成的示意模型，不是西门子原厂 CAD、维修图或尺寸级复刻；
- "赛道视角"批注和部件机会点分析是个人判断，不代表西门子立场，也不构成选型建议；
- 手册内的实物照片版权归 Siemens Mobility 所有，仅用于说明与学习目的。
